关于各种不同精度的小模数齿轮的加工设备

2024-06-11 10:30:27

次

卧式滚齿机精度高、刚性好、效率高。适用于加工直齿轮；斜齿轮；螺旋齿轮；蜗轮蜗杆；同步带轮；花键齿等。精度可达6-7级。本机床主要用于大批量加工高精度小模数直齿圆柱齿轮、斜齿轮及蜗轮。可广泛用于摩托车、仪器、仪表、玩具、电动渔具等行业的各种不同精度的小模数齿轮的加工，特别适合各种细轴类零件加。产品性能:加工范围较大:钢件可加工到2.0模数；采用好的滚刀可直接切削HRC62度左右的淬火钢。通过各种交换挂轮的组合，可加工的齿数范围为3～325齿，滚刀架转动角度为±60°。

传动齿轮均采用5级精度磨齿齿轮，传动链精度高。使用高精度滚刀、采用合理的切削规范时，采用合理的切削规范时，可加工GB／T2363－1990（m＜1mm）7级精度的斜齿轮;使用高精度滚刀、采用合理的切削规范时，采用径向法加工蜗轮，可达到与直齿圆柱齿轮相当的精度。快速夹紧机构，采用弹簧夹头夹紧，夹持直径18mm，可实现细轴类零件加工时的快速装、卸。

小模数数控滚齿机采用展成法原理，通过数控系统电子齿轮箱（EGB)功能，主要用于加工各种高精度直齿圆柱齿轮、斜齿轮，蜗轮、鼓形齿轮、及花键等。机床整体刚性强，精度稳定，可进行高速干切、高速湿切和硬齿面加工。可广泛适用于汽车、摩托车、电动工具、电机减速器等行业的齿轮加工。齿轮加工机床品种规格繁多，有加工几毫米直径齿轮小型机床，加工十几米直径齿轮大型机床，高精度滚齿机，还有大量生产用机床加工数控齿轮高精度机床。古代齿轮用手工修锉成形。

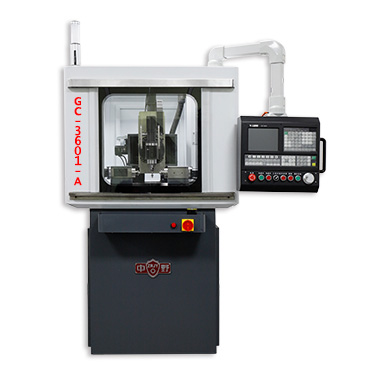

CNC高速卧式数控滚齿机
